ZR5-10BF 過電壓阻容吸收器的作用和工作原理
過電壓阻容吸收器的作用
ZR5-10BF型阻容吸收器可有效抑制高壓操作瞬間產生的電壓震蕩和沖擊電流，使高頻震蕩沖擊電流迅速衰減，降低對負荷設備的沖擊影響，對高壓保護因沖擊產生誤動作都非常有效。其結構簡單又可靠，是降低高壓回路產生的操作過電壓，使電器設備避免因操作過電壓造成絕緣損壞，保證電器安全運行必不可少的常用的過電壓保護裝置。
過電壓阻容吸收器的工作原理
ZR5-10BF型阻容吸收器接于斷路器出線的電流互感器下端及被保護的電器設備一側與地之間，越靠近被保護的設備，效果越佳。建議如果前一級未裝阻容過電壓吸收器時，斷路器的進線側亦應加裝阻容吸收器。阻容吸收器為免維護型設備，在使用后退出或檢查時，必須對其進行充分的放電，直至放完為止，否則會危及人身安全。

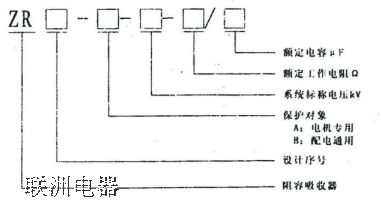

ZR5-10BF型號定義
ZR5-10BF技術參數參考
