自耦變壓器原理：詳解自耦變壓器工作原理
眾所周知，自耦變壓器是輸出和輸入共用一組線圈的特殊變壓器。升壓和降壓用不同的抽頭來實現。比共用線圈少的部分抽頭電壓就降低。比共用線圈多的部分抽頭電壓就升高。其實原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈，一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓，自耦變壓器是自己影響自己，與普通變壓器有著本質的區別，朋友們一D要搞清楚這一點。
自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組；當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的自藕變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高．這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用。
由電磁感應的原理可知，變壓器并不一D要有分開的原繞組和副繞組，只有一個線圈也能達到變換電壓的目的。在圖1中，當變壓器原繞組W1接入交流電源U1時，變壓器原繞組每匝的電壓降相同，電壓平均分配在變壓器原繞組1，2 ，變壓器副繞組W2的電壓等于原繞組每匝電壓乘以3，4的匝數。在U1不變的情況下，變更W1和W2的比例，就可以得到不同的U2值。這種原，副繞組直接串聯，自行偶合的變壓器就叫自藕變壓器，又叫單圈變壓器。
普通變壓器的原，副繞組是互相絕緣的，它們之間只用磁的聯系而沒有電的聯系，依線圈組數的不同，這種變壓器又可分為雙圈變壓器或多圈變壓器。由電磁感應的原理可知，并不一D要有分開的原繞組和副繞組，只有一個線圈也能達到變換電壓的目的。在圖1中，當原繞組W1接入交流電源U1時，原繞組每匝的電壓降相同，電壓平均分配在原繞組1，2之間，副繞組W2的電壓等于原繞組每匝電壓乘以3，4的匝數。在U1不變的情況下，變更W1和W2的比例，就可以得到不同的U2值。這種原，副繞組直接串聯，自行偶合的變壓器稱為自耦變壓器，又叫單圈變壓器。

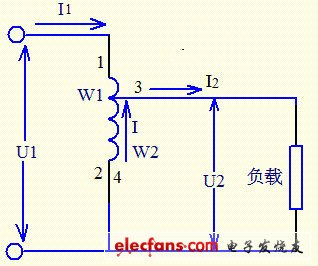

圖一

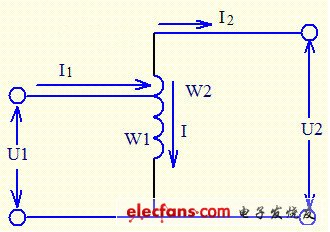

圖二
自耦變壓器中的電壓，電流和匝數之間的關系和一般變壓器相同，既:U1/U2=W1/W2=I2/I1=K
自耦變壓器Z大特點是，副繞組是原繞組的一部分(如圖1 的自耦降壓變壓器)，或原繞組是副繞組的一部分(如圖2所示的自耦升壓變壓器)。
自藕變壓器原，副繞組的電流方向和普通變壓器一樣是相反的。
在忽略變壓器的激磁電流和損耗的情況下，可得出如下關系式
降壓:I2=I1+I，I=I2-I1
升壓:I2=I1-I，I=I1-I2
P1=U1I1，P2=U2I2
式中:
I1是原繞組電流，I2是副繞組電流
U1是原繞組電壓，U2是副繞組電壓
P1是原繞組功率，P2是副繞組功率
