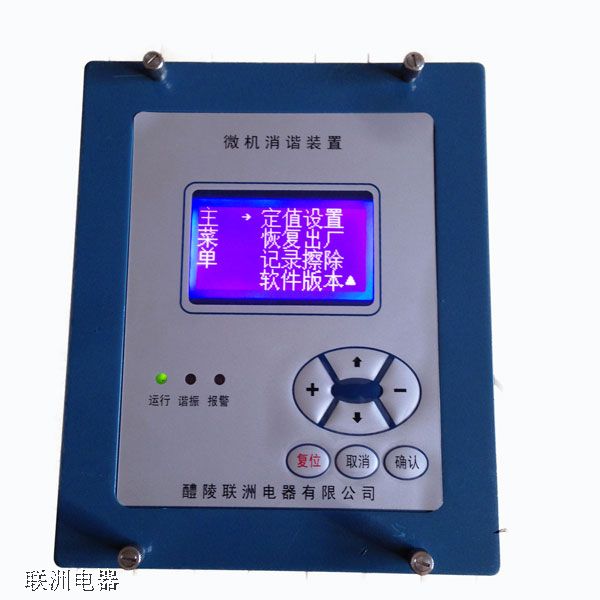

XD-TZX-100微機消諧說明書
在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。
XD-TZX系列電力鐵磁諧振消除裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。
適用于配電網各種電壓等級。
Z多可監測四段母線。
迅速消除三分頻、二分頻、工頻以及三倍頻等特征頻率的鐵磁諧振。
能區分外部過電壓、鐵磁諧振和單相接地。
采用大功率、無觸點消諧元件，消諧迅速、可靠。
提供一組無源報警節點。
故障發生時，能顯示故障報告（類型、時間、電壓值和頻率）。
選配的微型打印機可以及時打印故障報告。
可配置通信接口將相關信息傳給上級監控系統。
保存十條Z近發生的故障信息，失電后數據不丟失。
硬件看門狗電路防止死機現象發生。
具有完善的自檢功能。
人機接口操作簡單方便，全中文菜單，顯示信息豐富直觀。
技術參數
戶內使用，通風應良好 。
環境溫度：-10℃ ～ +55℃
相對濕度：小于90%，表面無凝露 。
大氣壓力：80 ～ 110Kpa 。
海拔高度：< 2000m 。
周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等。
工作電源：AC/DC220V（如有特殊要求請在訂貨時說明），功耗≤20W。
報警節點容量：AC250V，5A；DC30V，5A。
通信接口：RS232/485（任選其一，請在訂貨時說明），波特率1200～9600bps。
通信規約：內置三種通信規約CM90、CDT、MODBUS。
