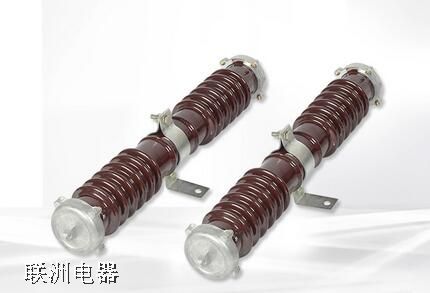

RXWO-35/0.5戶外限流高壓熔斷器的說明書
RXWO-35/0.5戶外限流高壓熔斷器由熔體管、瓷套、緊固法蘭、棒形支柱絕緣子和接線端帽等組成。用壓裝的方法將兩端的接線端帽和熔管固定在瓷套內、 然后用堅固法蘭把瓷套固定在棒形支柱絕緣子上，其結構說明和外形尺寸如圖所示。
熔體管采用含氧化硅較高的原料作滅弧介質，應用小直徑的金屬線做熔絲。當過載電流或短路電流通過熔管時，熔絲立即熔斷， 電弧發生在幾條并聯的窄縫中，電弧中的金屬蒸汽滲入石英砂中，迅速把電弧熄滅。所以，這種熔斷器·性能良好，開斷容量大。
RXWO-35/0.5戶外限流高壓熔斷器安裝使用
1、熔斷器允許水平或垂直安裝。
2、熔體管的數據與線路的使用電壓和額定電流不符時，不得接入線路使用。
3、熔體管熔斷后，用戶可自行將接線帽拆開，更換同樣規格和性能要求的熔體管
RXWO-35/0.5戶外限流高壓熔斷器適用于輸電線路與電力變壓器短路及過載保護，是保護電力設備不受損害的簡單的一種電器。
RXWO-35/0.5戶外限流高壓熔斷器適用于海拔1000米下，環境溫度不高于+40℃，不低于-40℃使用，不適用于有燃燒、爆炸危險、劇烈振動、擺動沖 擊的場所及重污區。
RXWO-35/0.5戶外限流高壓熔斷器
RNL型充石英砂戶內高壓熔斷器用于電力線路的過載及短路保護，有較大的開斷能力，故亦可用于保護電力系統輸出的支路，城 市的供電線路、工礦企業、農業變電站的饋電線路。
RNL型熔斷器是由支柱絕緣子、觸座、熔絲管和底板等四部分組成，支柱絕緣子安裝在底板上，觸座固定在支柱絕緣子，熔絲管 放在觸座中固定，熔絲管管內熔絲纏在有棱的芯子上，然后充填石英砂，兩端銅帽用端蓋壓緊，用錫焊牢，以保護密封。
當通過過載電流或短路電流時，熔絲立即熔斷，同時產生電弧，石英砂就立即把電弧熄滅。在熔絲熔斷時，彈簧的拉線也同時熔 斷，并從彈管內彈出，這就指示熔斷器完
