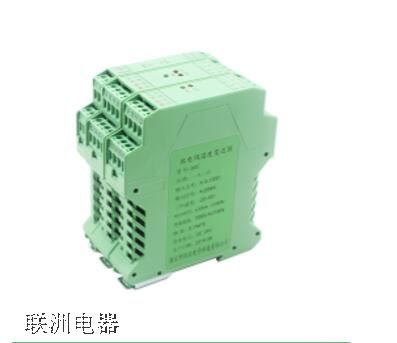

NPWD-C11 NPWD-C11D溫度變送器的說明書
多類型熱電偶信號輸入
三端全隔離
單通道12mm超薄
接受來自現場的熱電阻信號,經隔離變送輸出標準
的電流/電壓信號到控制室、PLC、DCS及顯示儀表等
DIN導軌獨立式安裝
輸入,輸出,電源三端口高可隔離，隔離器NPGL-M11D(一入一出
NPGL-CM111D(一入兩出)
是NPGLCM通用型隔離器常用的兩種類型。儀表是輸入電流/電壓信號,変送輸出隔離的電流/電壓信號,實現了輸入、輸出與電源之間的三端隔
離。可與各類儀表及DCS、PLC等設備配套使用,在石油、化工、制造、電力、、新能源、治金等行業有著廣泛應用。儀表特點響應快,功耗低,溫
三端全隔離
單通道12mm超薄
接受來自現場的熱電阻信號,經隔離變送輸出標準
的電流/電壓信號到控制室、PLC、DCS及顯示儀表等
DIN導軌獨立式安裝
輸入,輸出,電源三端口高可隔離，隔離器NPGL-M11D(一入一出
NPGL-CM111D(一入兩出)
是NPGLCM通用型隔離器常用的兩種類型。儀表是輸入電流/電壓信號,変送輸出隔離的電流/電壓信號,實現了輸入、輸出與電源之間的三端隔
離。可與各類儀表及DCS、PLC等設備配套使用,在石油、化工、制造、電力、、新能源、治金等行業有著廣泛應用。儀表特點響應快,功耗低,溫
產品參數
輸入信號
B,E,J,K,N,R,S,T等熱電偶信號
冷端補償
補償范國:25C+75C(每20C誤差1"C)
補償方式:內部補償
輸出信號:
4~20mA;0-20mA;05V;0-10V
輸出負載電陽
RL≤5000(輸出為電流估號時)
RL≥10K(輸出為電壓信號時)
電源
DC24,士10
消耗電流:
≤30mA(進一出,24V供電,20mA輸出時)
≤40mA(進二出,24V供電,20mA輸出時)
≤50mA二進二出,24供電,20mA輸出時)
斷偶報:
基本精度:
0.296F.S
品度漂移:
0.005%F.S"C(20C+55℃
響應時間
≤300ms(0-909%)(TYP)
絕綠強度
AC1500W/Imin(輸入、輸出、電源之問
絕緣電阻
≥100MO
工作溫度范圍
-20°C455C
電磁兼容性
符合GBT18268EC61326-1)
適用現場設備
熱電偶
