NHR-1100D/NHR-1104D系列數顯表選型說明

概述

    NHR-1100D/NHR-1104D系列數顯表采用模塊化結構，結構簡單、操作方便、性價比高，適用于塑料、食品、包裝機械等行業。

    ★單路輸入，雙屏LED數碼顯示。
    ★具備33種信號輸入類型，用戶可根據需求任意設置輸入類型，測量精度為0.3％FS 。
    ★NHR-1100型號的熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃；NHR-1104型號的信號分辨率為1℃。
    ★具備上下限報警功能，帶LED報警燈指示。
    ★具有電壓、電流變送輸出信號可選。
    ★支持RS485通訊接口，采用標準MODBUS RTU通訊協議。
    ★帶DC24V配電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定，參數設置斷電永久保存。

NHR-1100D/NHR-1104D系列數顯表選型說明

儀表選型

NHR-1100□-□-□/□/□( )-□-( )簡易型數字顯示控制儀

    ① ② ③ ④ ⑤    ⑥  ⑦

NHR-1104□-□-□/□/□( )-□-( )簡易型數字顯示控制儀，1℃分辨率

     ① ② ③ ④ ⑤    ⑥  ⑦

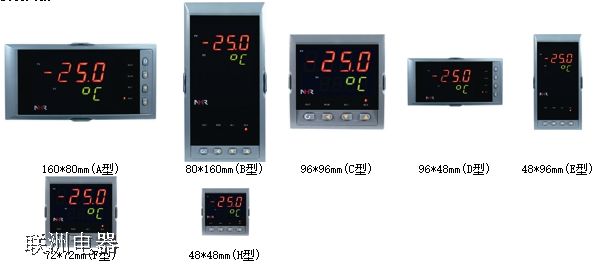

①規格尺寸 ②輸入分度號
代碼 寬*高*深 代碼 分度號(測量范圍)
A
B
C
D
E
F
H 		160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式)
48*96*110mm(豎式)
72*72*110mm(方式)
48*48*110mm(方式) 		00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55 		熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E(0～1000℃)
熱電偶T(-200.0～400.0℃)
熱電偶J(0～1200℃)
熱電偶R(0～1600℃)
熱電偶N(0～1300℃)
F2(700～2000℃)
熱電偶Wre3-25(0～2300℃)
熱電偶Wre5-26(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～500Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
內部保留
內部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
內部保留
0～10V (-1999～9999)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換（備注1）
③輸出(OUT)
代碼 輸出類型(負載電阻RL)
X
0
1
2
3
4
5
D1 		無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
RS485通迅接口(Modbus RTU)
④報警(繼電器觸點輸出)
代碼 報警限數
X
1
2 		無輸出
1限報警
2限報警
⑤饋電輸出
代碼 饋電輸出(輸出電壓)
X
P 		無輸出
饋電輸出
如“P(24)”表示饋電輸出24V。
⑥供電電源
代碼 電壓范圍
A
D 		AC/DC100～240V(50/60Hz)
DC 12～36V
⑦備注
無備注可省略
備注

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型。

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。

3、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。

4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

   例1：NHR-1100A-27-0/2/P(24)-A

   例2：NHR-1104C-02-0/X/X-D
