90KW電機啟動:解決Y轉到Δ時跳電源開關的方法
啟動90KW的電機我覺得還是用軟啟動比較好，不要用傳統的星三角啟動，一個接線麻煩，再一個元件多容易出故障。可是公司規定要用這個，沒辦法。這不，問題來了，開關250A,接觸器2大1小.大的110A,小的63A.時間繼電器用的是星三角專用停頓時間是0.1秒，星型時間設定25秒。在星三角切換瞬間就跳開關。試了好幾次都是一樣的結果。
解決Y轉到Δ時跳電源開關的方法
肯定是在Y轉Δ時電弧短路,在轉換過程中,把電源側接觸器跳開!

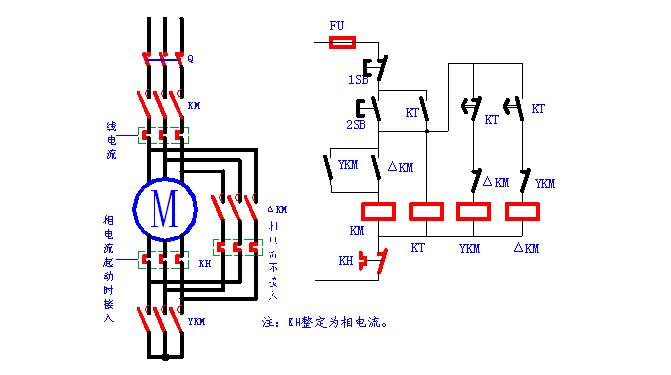

見下圖，改一下二次回路：（還可以在起動按鈕2SB后串ΔKM的常閉）
