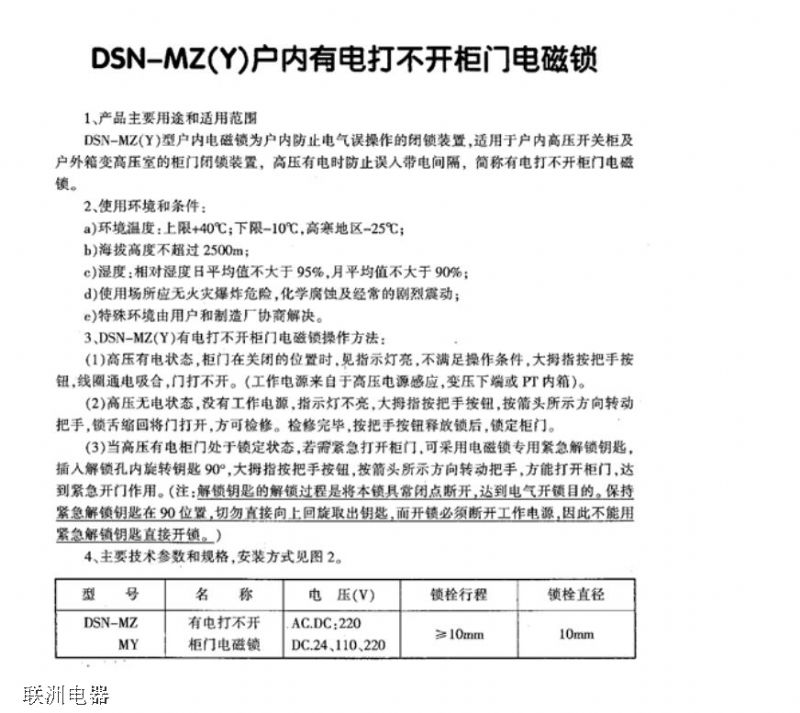

戶內電磁鎖 DSN-BMY/BMZ的說明書
DSW(N)-JD型接地電磁鎖安裝使用說明書 一. 產品概況 1. 我公司研制生產的適用裝設接地線時的閉鎖及防止接地線遺留的DSW(N)-JD型接地電磁鎖，是為變電站裝設臨時接地線做專用接地端的鎖具，本接地鎖與相應的電氣閉鎖回路或防誤系統連接。當不符合接地線裝設條件時接地線的接地端插不進電磁鎖，接地線未拆除時，閉鎖相關設備的操作，可實現防帶電掛接地線及防帶接地線合閘的誤操作事故。本接地電磁鎖，主要是為電力自動化變電站作為電氣閉鎖而開發的電氣接地閉鎖裝置，檢修時對接地棒進行閉鎖，防止誤拔誤插接地棒。自1998年開發并通過在全國電力網投運以來得到廣泛好評。它可以為電氣閉鎖變電站實現真正的全電力五防。 2. 帶電掛接地線及帶接地線合閘是電力系統中Z忌諱的惡性誤操作事故，從防誤技術管理的角度看，其重要原因就是臨時接地線未能納入到防誤閉鎖系統中。未裝設接地刀閘的設備檢修固然需裝設接地線，這些接地線往往都未能與相關設備形成聯鎖，即使裝設了接地刀閘設備，有時因設備本身檢修需將接地刀閘拉開而臨時補加接地線，拉開的接地刀閘與相關設備的聯鎖條件已解除，這些臨時補加的接地線因未能接入防誤閉鎖系統，當人員誤操作時，就會發生帶接地線合閘的誤操作事故，此類事故在電力系統中時有發生，事故的后果都比較嚴重，往往照成整個配電裝置甚至全站的跳閘失電。 二. 產品的適用范圍 1. 本接地鎖適用于各種變電站電氣閉鎖形式，監控防誤系統，獨立微機防誤系統的臨時接地線的閉鎖，它可實現在滿足裝設接地線條件下，方可插入接地線的接地端至接地鎖，同時可輸出閉鎖點，以實現閉鎖其他設備的操作。 2. 接地鎖設置了4對輔助接點，可根據用戶需要設置成常開或常閉接點，可滿足防誤系統在采位時為保證系統采位的準確性，分別采集常開常閉接點的雙接點采位的需求。 3. 具有較強的適用性，可適用不同電壓等級（220V及以下）；不同電源性質（交流或直流）的閉鎖回路。 三. 產品特點 1. 具有較好的防水防潮性能，各部件均采用防銹材料組裝，能適應室外環境的長期運行。 2. 充分考慮變電站二次電纜的接線，電纜線可直接接入鎖具內，鎖具內采用較大的接線端子，Z大可接入2.5mm平方的導線。 3. 當閉鎖回路出現異常時或接地鎖故障時可方便的進行解鎖操作，免調試，免維修。 四. 安裝使用 1. 當符合接時條件時，電磁鎖獲得工作電源，此時帶燈按鈕指示燈亮（表示可以操作本鎖具）。按下按鈕將接地棒插入鎖體內，擰緊螺母，實現接地。此時原來的常開信號變成常閉信號，常閉信號變成常開信號。 2. 檢修完畢，拆除導電端，旋下螺母，按下按鈕，拔下接地棒，此時鎖具恢復原常開常閉信號狀態。 3．本鎖具內各有兩對常開常閉信號，按照端子下方的標識示意接線即可。額定工作電壓AC（DC）220V；AC（DC）110V。 4．安裝時將安裝彎板焊接或用M10螺栓固定。
