三路電源自動轉換的開關和配電箱

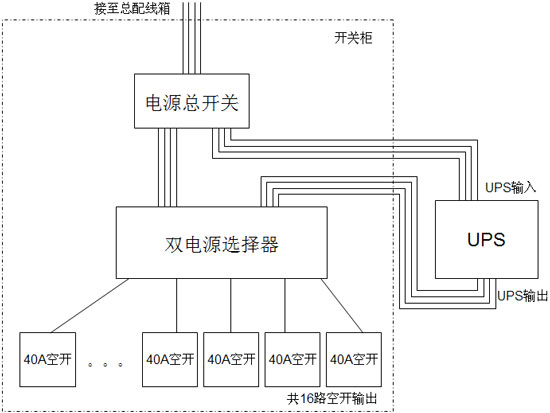

有這樣一個配電箱開關柜，電源由市電和備用電源UPS提供，另外業主還想再增加一臺柴油發電機，于是就想有沒有這樣一個可以將三路電源自動轉換的開關，于是我馬上就想到了用我們的雙電源自動切換開關，按下面的圖的要求，我想必須得用兩個雙電源自動切換開關才能實現，結果我真的成功了！
說明：
1、下圖每一個開關器件在柜面需有狀態指示燈。
2、電源總開關不能帶漏電保護，如有，需具備較大可調值。
3、總配線箱需能提供20KW的負荷給本開關柜。
4、40A空開共16只。空開控制火線；
5、上圖為原理圖，其他必要的配套元器件，本圖未詳細說明，需按行業規范設計。
6、如上圖所示，開關柜提供UPS輸入、輸出的接口.
7、在電源總開關的旁邊，需有長10cm*高20cm*深15cm的空間，和規格35mm，長度15公分的導軌，
用來安裝一、二級電源防雷器件（由華晨提供）

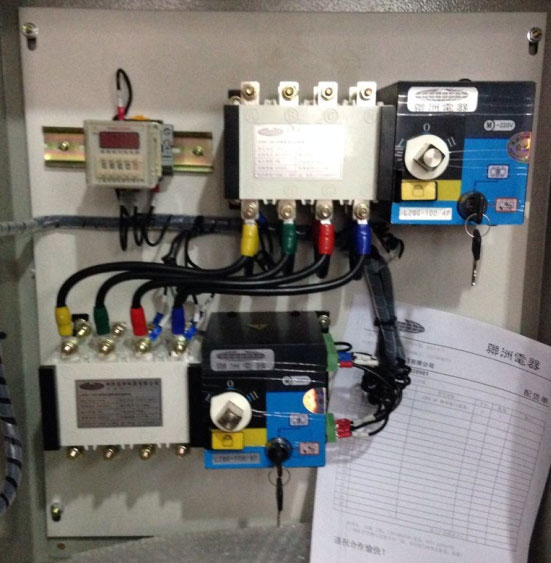

三路電源自動轉換的配電箱，主要由兩臺雙電源自動轉換開關組成：
以上說明可能不太清楚，所以如果您有興趣了解詳情，請聯系我公司，或加工程師微信直（13974965329）接溝通也行。
