自耦降壓?jiǎn)?dòng)柜需要什么元器件？看內部結構圖即知
眾所周知，自耦變壓器體積大又笨重，可調電壓范圍也小，已經有許多電氣工程師對它棄之不用，取而代之的是用軟啟動器去了，因?yàn)檐泦?dòng)器體積比自耦降壓?jiǎn)?dòng)器小很多，接線也簡單，價格也貴不了多少。可是為什么還是有許多地方在用自耦降壓?jiǎn)?dòng)呢？
這是因?yàn)樽择罱祲簡?dòng)的一大優點決定的，什么優點呢？可靠性高非常難壞，就算電機燒了它可能還好好的，而軟啟動器則比較容易燒，不管是大品牌還是小公司的產品。所以自耦降壓?jiǎn)?dòng)柜在很多地方被用來做備用啟動器。
那自耦降壓?jiǎn)?dòng)柜中需要什么元器件呢？從以下自耦降壓?jiǎn)?dòng)柜內部結構圖中我們可以看出端倪。自耦降壓?jiǎn)?dòng)柜Z主要的元器件就是一臺自耦變壓器了，其他控制用的有3個交流接觸器、1個時間繼電器在、1個電機保護器以及1個斷路器或是隔離開關。

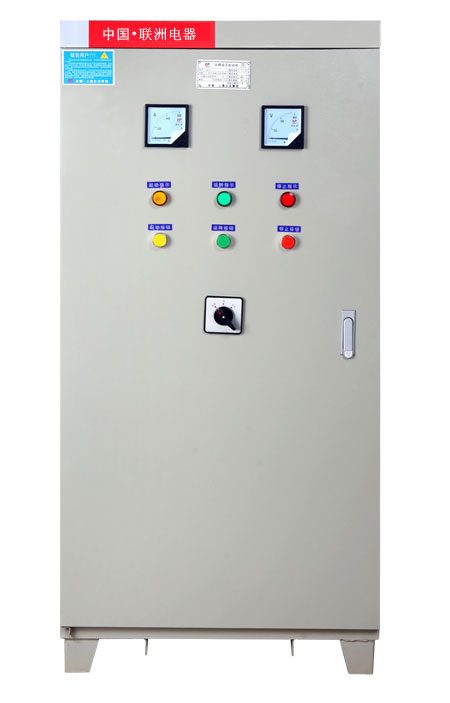

當然，還少不了柜門上的控制按鈕和電流表、電壓表以及轉換開關。

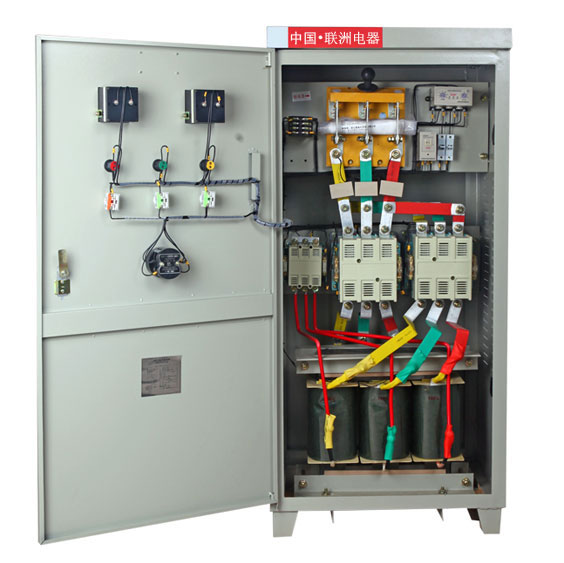

自耦降壓?jiǎn)?dòng)柜內部結構圖：
