XMTA-6000、XMT6000系列溫度控制儀
概述
XMTA-6000、XMT6000系列溫度控制儀是一種高性能、高可靠性的智能型工業調節儀表，廣泛應用于各種工業場合作溫度、流量、壓力、液位等的自動控制系統。
●熱電偶、熱電阻等多種信號自由輸入，顯示精度優于0.3%FS，量程自由設置●模糊理論結合傳統PID方法，控制快速平穩。
●主輸出可選:繼電器觸點、SSR驅動電平或可控硅過零脈沖
●附帶二路可定義的報警觸點輸出。所有參數字符顯示均可按需自由屏蔽，方便用戶使用
一、主要技術指標
1.輸入、熱電偶KE、熱電阻Pt100 Cu50
2.基本誤差:輸入滿量程的+0.3%土-一個字
3.分辨率: 1C、0.1C ( 模擬量為0.001 )
4.采樣周期: 3次/sec， 按需可達到8次sec
5.報警功能:上限，下限，上偏差，下偏差，區間外，區間內及待機狀態報警
6.報警輸出:繼電器觸點AC250V3A(阻性負載)
7.控制方式:模糊PID控制、位式控制
8.控制輸出:繼電器觸點(容量: 220VAC 3A) SSR驅動電平輸出( DC 0/15V)，過零觸發脈沖:光偶可控硅輸出1A 600V
9.電源電壓: AC100~ 240V(50/60Hz) ( 按需可配AC 85-264V),21.6~ 26.4VAC(額定24VAC),21.6~26. .4VDC(額定24VDC)
10.工作環境:溫度0~ 50°C，濕度<85%RH的無腐蝕性場合;功率<5VA
11.面板尺寸: 80x160， 96x96，72x72, 48x96, 96x48, 48 x 48mm

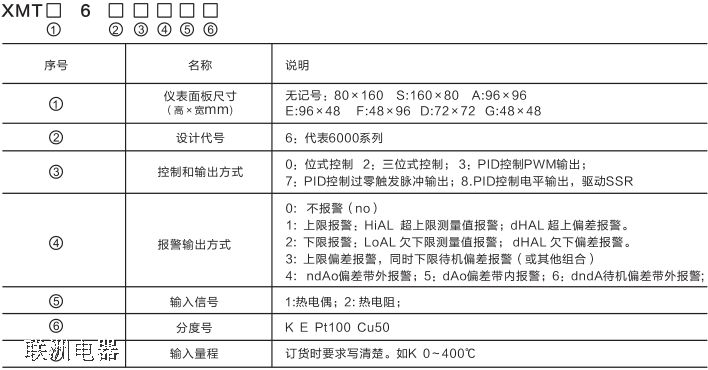

二、產品確認
例: XMTA-6311-K 0~400為時間比例PID控制，繼電器輸出，K分度號，量程0~400C，帶上偏差報警，面板尺寸為96 x 96mm的儀表。

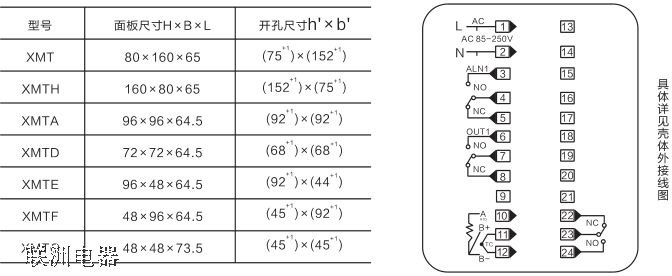

三、安裝尺寸及接線圖
