SZD-PA600系列站用變兼接地變小電阻成套裝置 一種中性點接地電阻柜
概述
SZD-PA600系列站用變兼接地變小電阻成套裝置，適用于6～35kV中壓配電電網中，是用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移，此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流，使繼電保護設備有足夠時間進行檢測實現跳閘和備用切換，避免配電網和電氣設備遭到破壞。

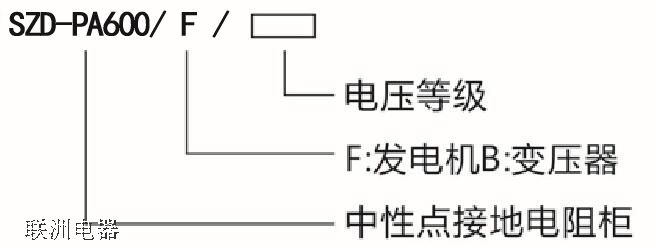

型號說明
產品特點

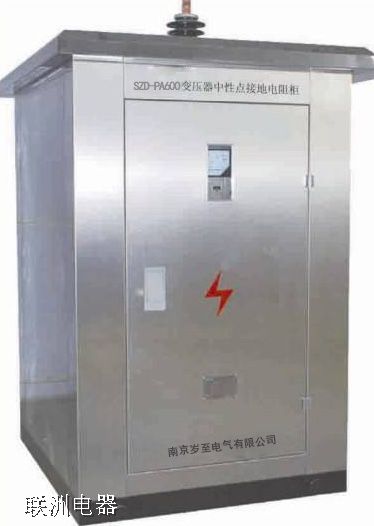

1、中性點接地電阻柜柜體采用不銹鋼或冷軋板、外型美觀、耐腐蝕性強。接地電阻采用優質鎳鉻合金，電阻大小根據用戶要求確定，安裝在接地變壓器的二次側，性能穩定、可耐高溫、通流能力強，通流時間Z大10s。
2、 中性點接地電阻柜中裝有干式或油浸式單相接地變壓器、電阻器、隔離開關、避雷器等電器設備,可以整體方便安裝在發電機中性點附近。
3、中性點接地電阻柜內裝有電流互感器測量中性點電流并可輸出模擬量，且可根據用戶要求加裝動作記錄裝置，計數器的表盤固定在柜體門上。
4、根據不同的使用條件，電阻柜分為戶內型和戶外型。進線方式可采用上進下出和下進下出等，采用上進下出時柜體頂端裝有穿墻套管，柜體頂部裝有吊環便于吊裝。
5、中性點接地電阻柜為標準產品，可以與電阻或電抗并聯運行，為電網逐漸擴大而要求接地電阻逐漸減小提供了方便。
