PTR01型低壓全數字晶閘管軟起動裝置
一、產品概述
PTR01型軟起動器是一種高性能通用型異步電動機起動設備，該產品采用單片機控制技術，結合強大的軟件支持，使電路得以簡化，具有適應性強，可靠性高的特點，通過操作鍵盤，可設置和顯示電壓、電流、起動時間、故障保護等各項參數，鍵盤操作或外控操作可選擇。本產品為壁掛式結構，通過優(yōu)化的模塊化設計，使其體積更小、重量更輕、外形更美觀。
二、使用條件
供電電源：三相交流380V～660V（-10%，+15%），50Hz；
適用電機：一般鼠籠式異步電動機；
起動頻度：建議每小時起停不超過15次（根據負載）；
冷卻方式：強迫鳳冷；
使用條件：使用時必須配接旁路接觸器及必要的電機保護裝置；
防護等級：IP20；
海波高度：海拔超過1500米，應相應降低容量使用；
環(huán)境溫度：在-10℃～+40℃之間；
相對濕度：不超過95%（20℃±5℃）,無凝露；
使用環(huán)境：無易燃易爆、腐蝕性氣體，無導電性塵埃，室內安裝，通風良好。

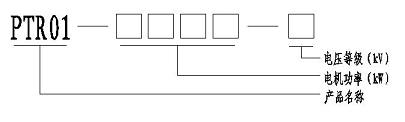

三、型號說明
四、產品規(guī)格
| 型號 | 適配電機 | 起動時間 | ||
| 額定功率（kW） | 額定電流（A） | 額定電壓（V） | ||
| PTR01-15 | 15 | 30 | 380V～660V | 10～60S可調 |
| PTR01-22 | 22 | 44 | ||
| PTR01-30 | 30 | 60 | ||
| PTR01-37 | 37 | 75 | ||
| PTR01-45 | 45 | 90 | ||
| PTR01-55 | 55 | 110 | ||
| PTR01-75 | 75 | 150 | ||
| PTR01-90 | 90 | 180 | ||
| PTR01-110 | 110 | 220 | ||
| PTR01-132 | 132 | 260 | ||
| PTR01-160 | 160 | 320 | ||
| PTR01-187 | 187 | 395 | ||
| PTR01-200 | 200 | 400 | ||
| PTR01-250 | 250 | 480 | ||
| PTR01-280 | 280 | 550 | ||
| PTR01-350 | 350 | 700 | ||
| PTR01-400 | 400 | 800 | ||
