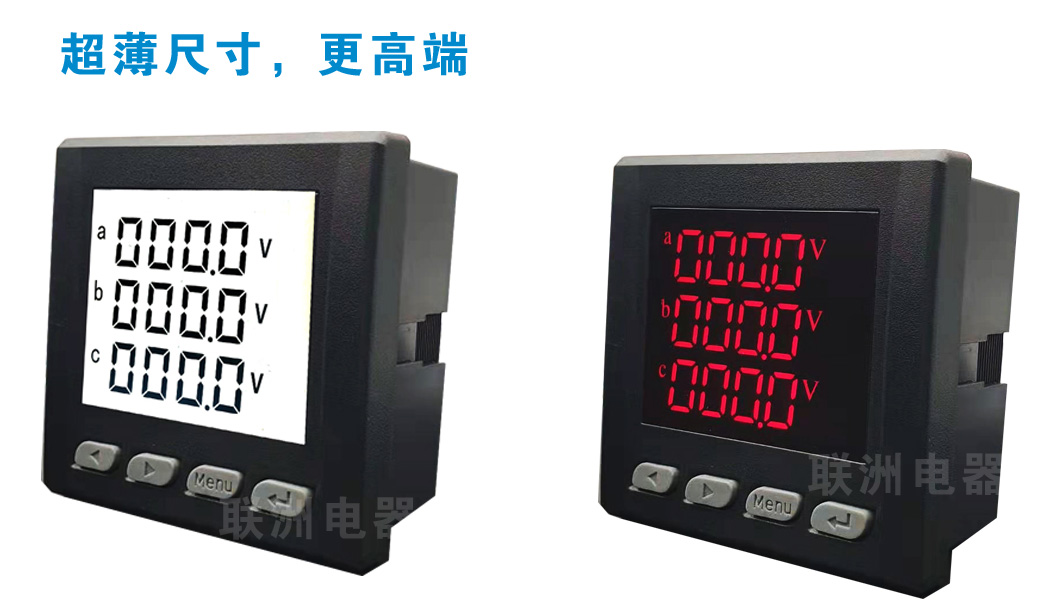

JSY800-WM、JSY800-WL智能電力儀表說明書
廣泛應用變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好�；ジ衅髯儽瓤赏ㄟ^儀表按鍵現場設置，使用方便靈活。4位高亮紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；
可選RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等)變送輸出。
技術參數
性能信號輸入 電壓 量 過載 持續:1.2倍，瞬時:2倍/1S功耗 ＜1VA阻抗 ＞380KΩ電流 量程 AC10A/5A/1A過載 持續：1.2倍，瞬時：10倍/5S功耗 ＜1VA阻抗 ＜20mΩ頻率 45-65HZ輔助電源 線性電源： AC220V±5%；功耗＜3VA開關電 0-36V；功耗＜3VA繼電器輸出 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC模擬量輸出 DC0～20mA、DC4～20mA、DC0～5V、DC1～ 通訊接口，物理層隔離，符合國際標準的MODBUS 、N82精度等級 0.2級、0.5級顯示方式 數碼顯示：4位高亮度LED數碼管環境 工作溫度：-10-55℃；儲存溫度：-20-75℃安全 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ耐壓:信號輸入、電源、輸出間＞AC2KV。
使用說明書下載地址：
鏈接：https://pan.baidu.com/s/1LY-d-C5nr3aKcImnX6mVZQ
提取碼：10ac
打開鏈接后，請輸入提取碼查看。
