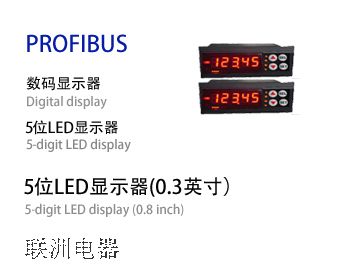

DDM5A5M PROFIBUS LED顯示器
■主要用途
●Profibus dp現場總線通訊方式，Z多可連接125塊顯示表;
●5位0.36"LED數碼顯示，4點LED總線連接狀態指示;
●000099999顯示范圍;
●帶正負號共15個擴展特殊符號顯示+1個擴展指示LED;
●小數點位置可編程控制;
●進出兩組Profibus 連接端子，并通過開關設置終端電阻;
●電源極性保護、通訊網絡相互隔離;
●顯示值與Profibus指定數據完全- -致,精確，無誤差、無零漂、無需計量。
主要參數
工作電壓 DC 9～30V 未隔離
功率消耗 24V/0.06A
地址設置 顯示表手動按鈕設置
通訊速率 9.6KBps～6Mbps 自動適應
通訊方式 標準 Profib1u5s dp30從V站/3（6通.1m訊A回路隔離）
傳送距離 <1200M
顯示方式 LED 數字顯示，字高9mm (0.36”)
特殊顯示 15 個特殊符號及小數點位置可選+擴展顯示
適用系統 所有支持 Profibus 的PLC 和計算機主站
刷新速度 >100ms
顯示精度 與 PLC 內部對應數據相同
外形尺寸 寬 75×高33×深80mm
重 量 不含包裝約 0.08Kg
安裝方向 任意
工作溫度 －30 ～ +65℃；
DDM5A5M PROFIBUS LED顯示器用于可編程控制器(簡稱PLC)、DCS、計算機等控制、采集系統顯示某些數據、參數(如溫度、壓力、流量、速度、角度、位置、數量、頻率、轉速、電壓、電流、功率、時間、故障代碼等)。
●Profibus dp現場總線通訊方式，Z多可連接125塊顯示表;
●5位0.36"LED數碼顯示，4點LED總線連接狀態指示;
●000099999顯示范圍;
●帶正負號共15個擴展特殊符號顯示+1個擴展指示LED;
●小數點位置可編程控制;
●進出兩組Profibus 連接端子，并通過開關設置終端電阻;
●電源極性保護、通訊網絡相互隔離;
●顯示值與Profibus指定數據完全- -致,精確，無誤差、無零漂、無需計量。
主要參數
工作電壓 DC 9～30V 未隔離
功率消耗 24V/0.06A
地址設置 顯示表手動按鈕設置
通訊速率 9.6KBps～6Mbps 自動適應
通訊方式 標準 Profib1u5s dp30從V站/3（6通.1m訊A回路隔離）
傳送距離 <1200M
顯示方式 LED 數字顯示，字高9mm (0.36”)
特殊顯示 15 個特殊符號及小數點位置可選+擴展顯示
適用系統 所有支持 Profibus 的PLC 和計算機主站
刷新速度 >100ms
顯示精度 與 PLC 內部對應數據相同
外形尺寸 寬 75×高33×深80mm
重 量 不含包裝約 0.08Kg
安裝方向 任意
工作溫度 －30 ～ +65℃；
工作濕度 20 ~ 85%（不結露）；

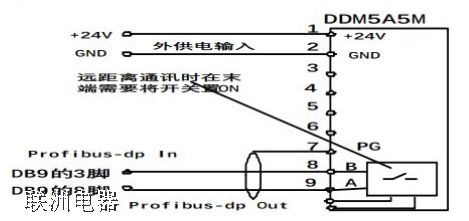

單表驅動連接示意圖

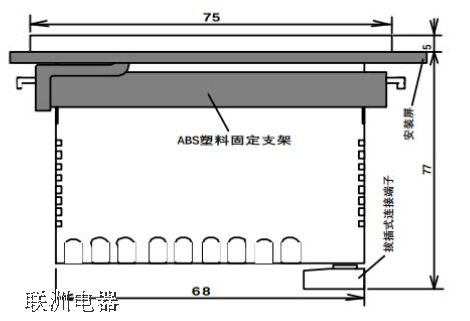

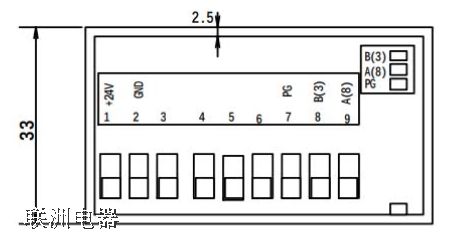

尺寸和接線端子
安裝開孔：70mm × 30mm
